Popis

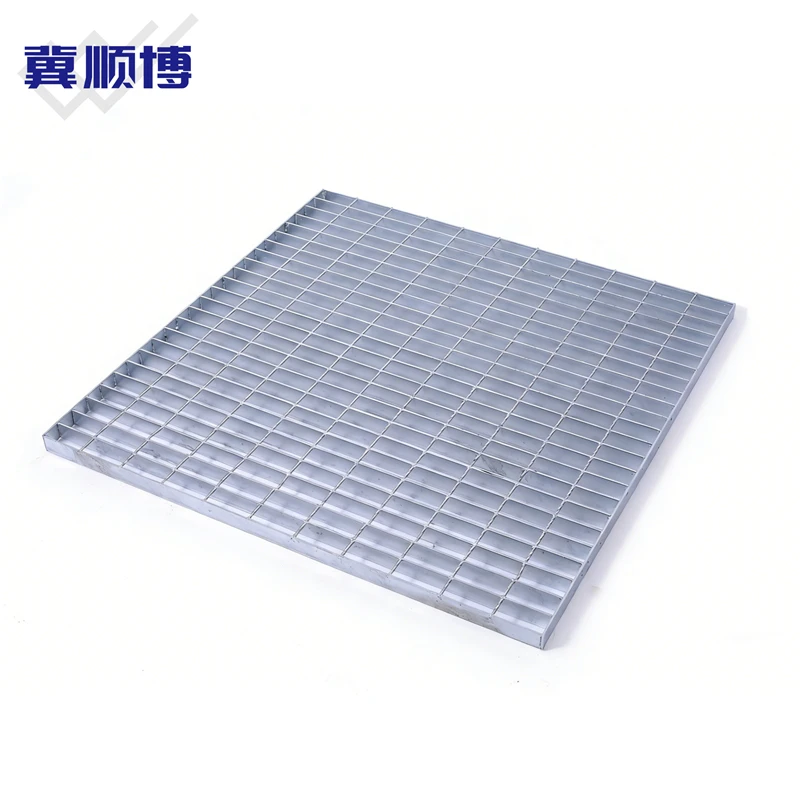

Naša obdĺžniková tyčová mriežka je široko používaný stavebný prvok s vysokou nosnosťou a vynikajúcou-protišmykovou vlastnosťou. Je široko používaný v priemyselných plošinách, chodníkoch, schodiskových stupňoch, krytoch priekop, plotoch a zavesených stropoch. Pevnosť v tlaku nie je menšia ako 100 MPa. Používame-kvalitnú plochú oceľ a priečniky so stabilnou konštrukciou a dlhou životnosťou. Podporujeme prispôsobenú veľkosť oka, hrúbku a materiál, aby vyhovovali rôznym požiadavkám na zaťaženie a prostredie.

Parametre produktu

Pevnosť v tlaku	Väčšie alebo rovné 100 MPa
Dĺžka sieťoviny	20–100 mm (prispôsobiteľné)
Hrúbka plochej ocele	3–5 mm (štandard)
Povrchová úprava	žiarovo{0}}pozinkované, za studena pozinkované, lakované, kartáčované
Materiály	uhlíková oceľ, nehrdzavejúca oceľ 304, nehrdzavejúca oceľ 316L, FRP

Sprievodca aplikáciou a špecifikáciami

1. Aplikácie pre ťažkú{1}}záťaž (premávka vysokozdvižných vozíkov/kamiónov, ťažké plošiny)

Zaťaženie: Väčšie alebo rovné 10 kN/㎡

Plochá lišta: 50×5/60×6/80×8 mm, rozstup 20/30 mm

Priečka: φ12mm, rozstup 100mm

Stiffener for width >1000mm or span >3m

Odporúčané: 60 × 6 mm + φ12 mm, sieťovina 30 × 100 mm, žiarovo-pozinkované

2. Ľahké-aplikácie (strop, plot, kryt vetracích otvorov, kryt ľahkých výkopov)

Zaťaženie: Menšie alebo rovné 2 kN/㎡

Plochá lišta: 25×3/30×2mm, rozteč 40/50mm

Priečka: φ6/φ8mm, rozteč 150/200mm

Odporúčané: 25×3mm + φ6mm, sieťovina 40×200mm, za studena pozinkovaná/lakovaná

3. Aplikácie s vysokou-koróziou (chemické, námorné, kyslé/alkalické)

Materiály: nehrdzavejúca oceľ 304/316L, FRP

Nerez: 304 plochá tyč 30×3/40×5mm + φ8/φ10mm okrúhla tyč, 40×100mm sieťovina

FRP: hrúbka 30–50 mm, sieťka 38×38/50×50 mm

4. Protišmykové-aplikácie (mastné/mokré chodníky,-výškové plošiny)

Zúbkovaná plochá tyč: výška zubov 2–3 mm, koeficient protišmyku-Väčší alebo rovný 0,8

Voliteľné gumené protišmykové-prúžky

Aplikácie produktov

Naša obdĺžniková tyčová mriežka je široko používaná v priemyselných plošinách, skladových dokoch, chodníkoch pre vysokozdvižné vozíky, schodiskových stupňoch, krytoch zákopov, stavebných plotoch, zavesených stropoch, čističkách odpadových vôd, chemických závodoch, pobrežných plošinách a iných oblastiach.
